華建電動折疊門說明

華建工業電動折疊門是華建門業為了解決部分洞口左右、上下的安裝空間均較小不宜安裝其他門種而設計的一種工業自動門，可分為普通鋼質電動折疊門、鋁合金型材折疊門、歐標折疊門。他具有占用洞口空間小，結構緊湊，安裝方便外形美觀、經久耐用等特點；可由高品質的電機、齒輪、蝸輪蝸桿，減速機、直線導軌、鏈輪、鏈繩等機構組成驅動系統，也可采用特殊的曲臂驅動系統實現門體的折疊啟閉。此門運行平穩、壽命長，手動、電動安全可靠，被廣泛用于門洞橫向縱向安裝空間均較小的建筑用門；華建工業折疊門門體可采用彩鋼板、鋁板、不銹鋼板、鋁合金型材等材質，門扇上可設計門中門、窗戶，可采用不同類型的開門機驅動，實現門體左右折疊運行，寬度可達幾十米。

一、鋼質電動折疊門

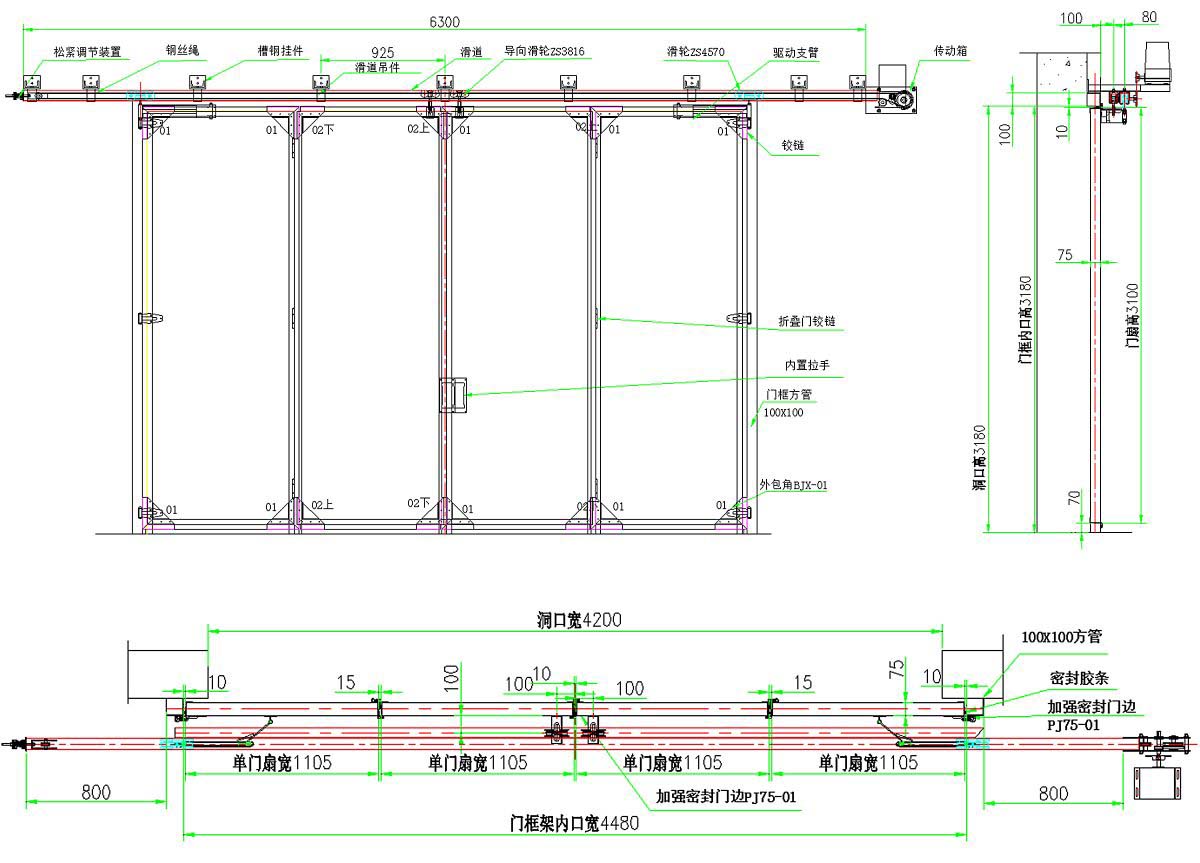

（一）鋼質電動折疊門結構示意圖

（二）鋼質電動折疊門特點簡述

1、開門機：

采用折疊門專用開門機，根據門體的規格和設計方式匹配不同的型號。開門機內部采用蝸輪蝸桿轉動，起動力矩大且能實現短時間超載運行，運行噪音低，震動小；可配接遙控器，儲備電源等裝置。具有熱保護功能，安全，可靠；門開關行程限位精準，帶停電手動裝置，電動與手動開啟轉換自然，安全、可靠。

2、門體：

2.1 門板采用彩鋼板，中間填充聚氨酯或聚苯乙烯材料，門體總厚度可為：40mm、50mm、75mm、100mm（根據現場實際情況選型）；

2.2 門體四周包邊采用優質鍍鋅板軋制的專用鋼質型材，結構合理，強度高，型號與門體厚度匹配；

2.3 型材上設有與相鄰型材匹配的搭接邊，在門體關閉時使其充分吻合，搭接邊中設有燕尾鍵槽，鍵槽內插入專用的三元乙丙橡膠條；

2.4 包邊框料型材造型簡潔大方，表面經鍍鋅防腐處理，配合專用的五金配件、使門體具有堅固耐用、氣密性、保溫性及隔音性能強等特點；

2.5 門體轉角處設計包角角碼，采用專用模具沖壓成型， 加強角部強度，美觀大方，兩側及頂部密封采用三元乙丙橡膠密封，下密封采用聚酯纖維布扎（不會像膠條那樣擦黑地面）。

 3、承重及傳動方式：

華建鋼質電動折疊門采用上承重的方式，電機傳動可采用曲臂傳動、采用鋼繩轉動（多扇折疊時采用）。

二、鋁型材電動折疊門

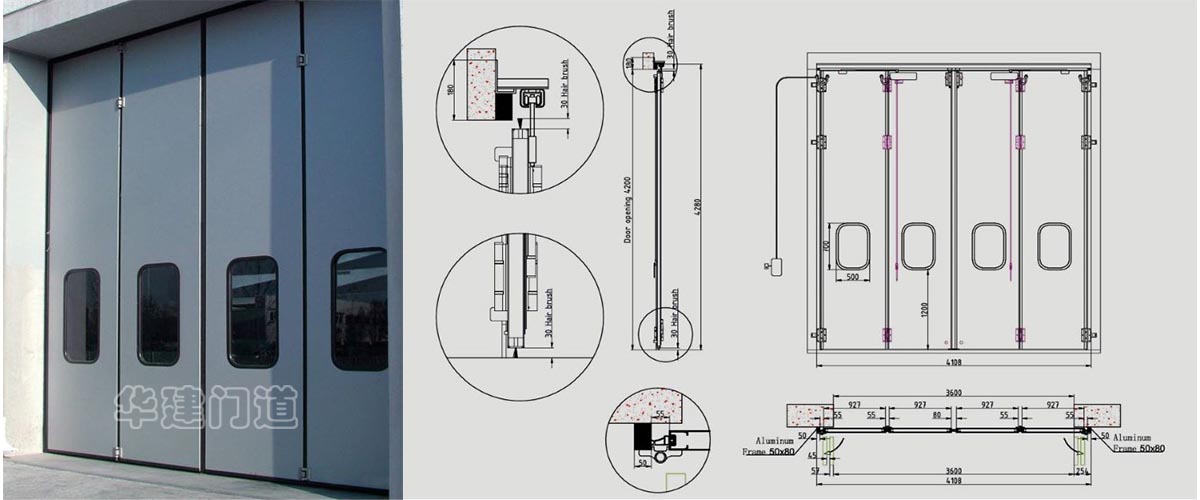

（一）鋁型材電動折疊門結構示意圖

（二）鋁型材電動折疊門特點簡述

1、開門機：

采用折疊門專用開門機，根據門體的規格和設計方式匹配不同的型號。開門機內部采用蝸輪蝸桿轉動，起動力矩大，運行噪音低，震動小；可配接遙控器，儲備電源等裝置。具有熱保護功能，安全，可靠；門開關行程限位精準，帶停電手動裝置，電動與手動開啟轉換自然，安全、可靠。

2、門體：

2.1 門板采用鋁合金型材與高強度聚碳酸酯板組合而成，可透視也可不透視。門體總厚度為：40mm厚，可生產為不同的顏色；

2.2 型材上設有與相鄰型材匹配的專用三元乙丙橡膠條密封；

2.3 型材表面經噴塑處理，配合專用的五金配件、使門體具有美觀、耐用、氣密性、隔音性能強等特點；

 3、承重及傳動方式：

華建鋁型材電動折疊門采用上承重的方式，電機傳動采用曲臂傳動、采用齒輪轉動（多扇折疊時采用）。

三、歐標電動折疊門

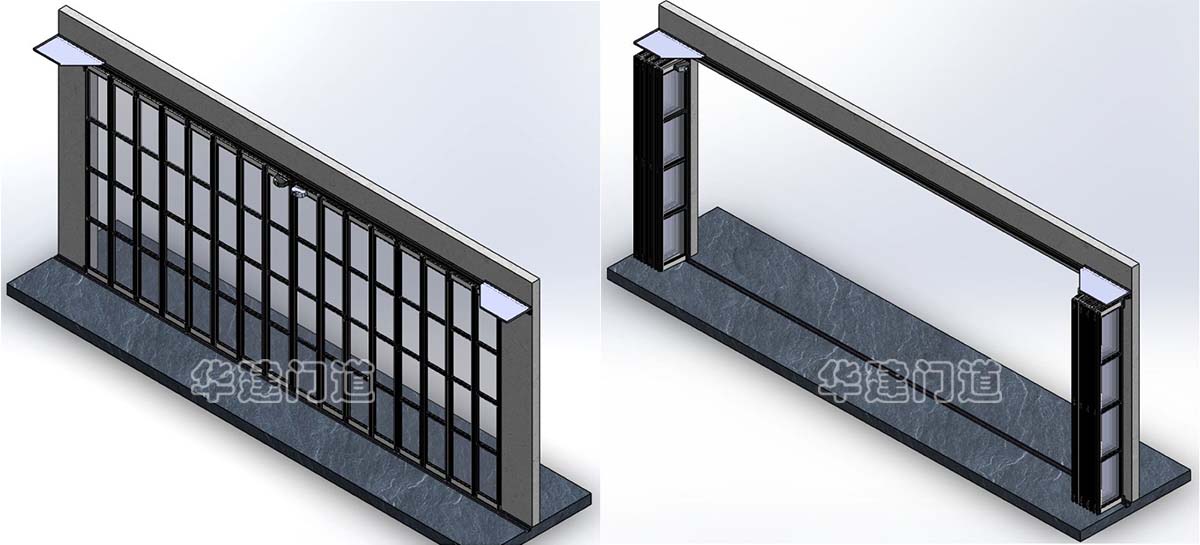

（一）歐標電動折疊門結構示意圖

（二）歐標電動折疊門特點簡述

1、開門機：

采用折疊門專用開門機，根據門體的規格和設計方式匹配不同的型號。開門機內部采用蝸輪蝸桿轉動，起動力矩大，運行噪音低，震動小；可配接遙控器，儲備電源等裝置。具有熱保護功能，安全，可靠；門開關行程限位精準，帶停電手動裝置，電動與手動開啟直接轉換自然，安全、可靠。

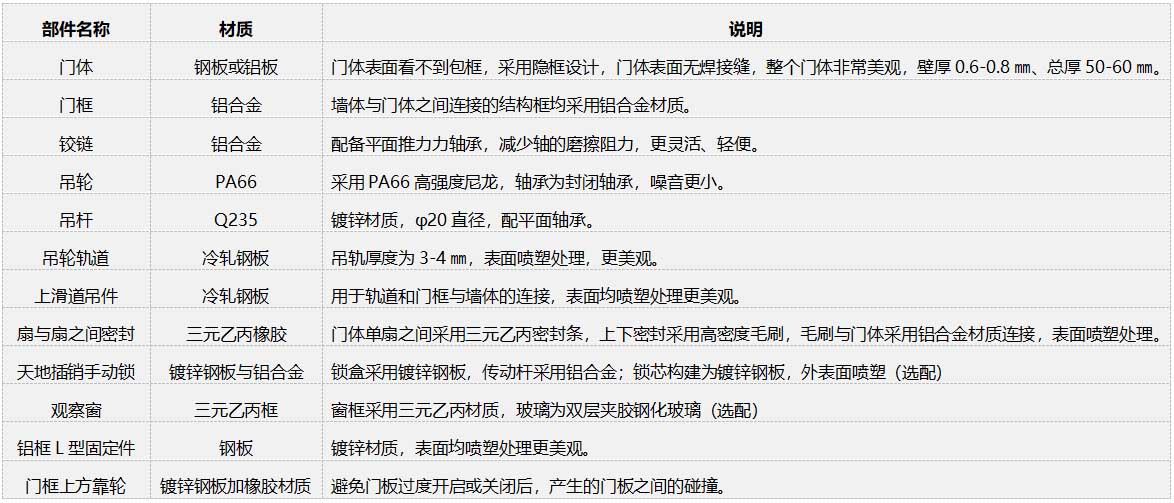

2、門體及輔件：

 3、承重及傳動方式：

華建歐標電動折疊門采用上承重的方式，電機傳動采用伸縮臂、曲臂傳動、采用齒輪轉動（多扇折疊時采用）。
